Para muchos, la primera exclamación al leer el título de este artículo será:
¡Esto es un oxímoron!
Y es que, sin duda, se puede decir que este título hace uso de una paradoja: “Inmaterial” y “Arquitectura” pueden ser entendidos como términos contradictorios.
De hecho, cuando asociamos “Arquitectura” al término “Patrimonio”, la paradoja de lo inmaterial llega a aumentar. Así, por ejemplo, la “Convención del Patrimonio Mundial de la UNESCO de 1972” señala como “Patrimonio de la Arquitectura” aquellos monumentos, conjunto de edificios y lugares, con un valor universal sobresaliente desde un punto de vista histórico, artístico o científico.
Más aún, dentro del campo de la restauración, el patrimonio arquitectónico se concibe como un artefacto, con elementos que reflejan algunas de las culturas constructivas y hechos ocurridos durante la vida del edificio. Es decir, el foco está en espacios, volúmenes, materiales, superficies, aspectos constructivos, configuraciones, degradaciones, etc.
Al buscar en Internet ejemplos de Patrimonio Arquitectónico encontramos webs, libros y revistas, con similar explicación:
– International Journal of Architectural Heritage proporciona una visión científica multidisciplinar de los recursos existentes y las tecnologías modernas útiles para el estudio y reparación de edificios históricos y otras estructuras.
– Patrimonio Arquitectónico es un volumen de artículos, ensayos y otros escritos sobre la historia de la arquitectura y la conservación, que cubre todos los períodos de construcción hasta el pasado reciente.
– Conservación del Patrimonio Arquitectónico. El manual está destinado a ayudar a los profesionales que trabajan en el campo de la conservación del patrimonio arquitectónico, estructuras y materiales históricos. Preparado principalmente para arquitectos e ingenieros, también puede ser relevante para conservadores, restauradores, arqueólogos y otros. Está estructurado de la siguiente manera:
Vol. 1. Introducción.
Vol. 2: Porosidad.
Vol. 3: Sales.
Vol. 4: Aglutinantes.
Vol. 5: Especificación y medida del color.
– ¡Bienvenidos a Patrimonio Arquitectónico! Nos especializamos en adornos de jardín modernos, clásicos y antiguos, fuentes y jardineras, esculturas británicas modernas e interiores arquitectónicos, incluidos paneles, escaleras y chimeneas.
El presente artículo reivindica el valor intangible de la Arquitectura, y para ello ilustraremos este pensamiento con un proyecto que acabamos de terminar en la huerta de Murcia:

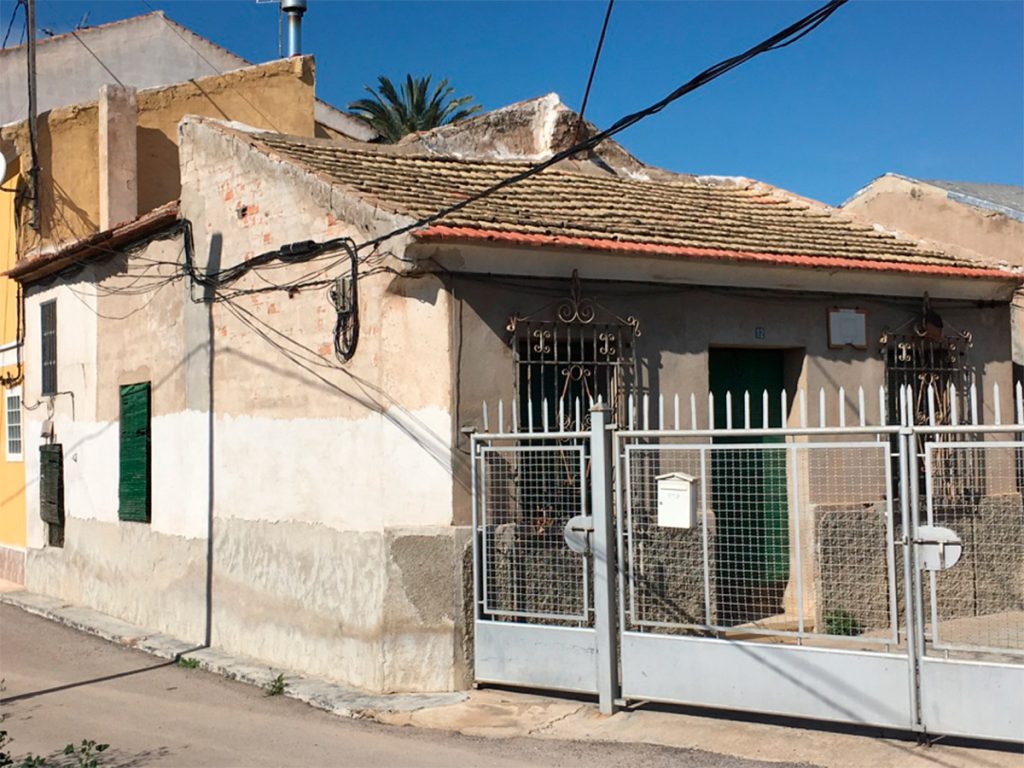

Hace tres años, un matrimonio con dos adolescentes que vivían en la ciudad de Murcia me explicó que deseaban cambiar su forma de vida. Y es que, paradójicamente, aunque por fin habían logrado comprar su piso ideal, no llegaban a sentirse totalmente felices en él. El piso consistía en una serie de habitaciones distribuidas a lo largo de un pasillo. Aparte de lo pequeño que resultaba el salón como lugar de reunión, la tipología de vivienda en sí no reforzaba las relaciones familiares.
Buscando un contexto diferente, me llevaron a las afueras de la ciudad para mostrarme una antigua propiedad en la huerta. Eran dos construcciones en avanzado estado de ruina, si bien rodeadas de hermosos naranjos.
El encargo consistía en proyectar una nueva casa, moderna, para reemplazar estas viejas construcciones. Y la verdad es que no tenían gran valor: Junto a las grietas estructurales en las paredes de adobe y ladrillo, las vigas estaban podridas y además faltaban partes del tejado, el cual estaba también mal construido, con tejas directamente colocadas sobre tierra y un cañizo. Las viviendas tampoco estaban aisladas térmicamente, y presentaban grandes problemas de humedad en paredes y suelos. Incluso la distribución de espacios, puesto que originalmente se realizaron para una familia de agricultores con animales, no respondía a un hogar contemporáneo.
Ciertamente, este tipo de casas tradicionales en la huerta murciana no llegan a ser edificios catalogados. Debido al buen clima y la falta de materiales constructivos nobles, como la piedra o la madera, la mayoría de estas estructuras son humildes, construidas con materiales locales como el adobe o ladrillos, y abusando del uso del cañizo. Se podría decir que el verdadero patrimonio de la huerta murciana lo constituyen sus árboles: naranjos y limoneros, además de melocotoneros, albaricoqueros, higueras y ciruelos.

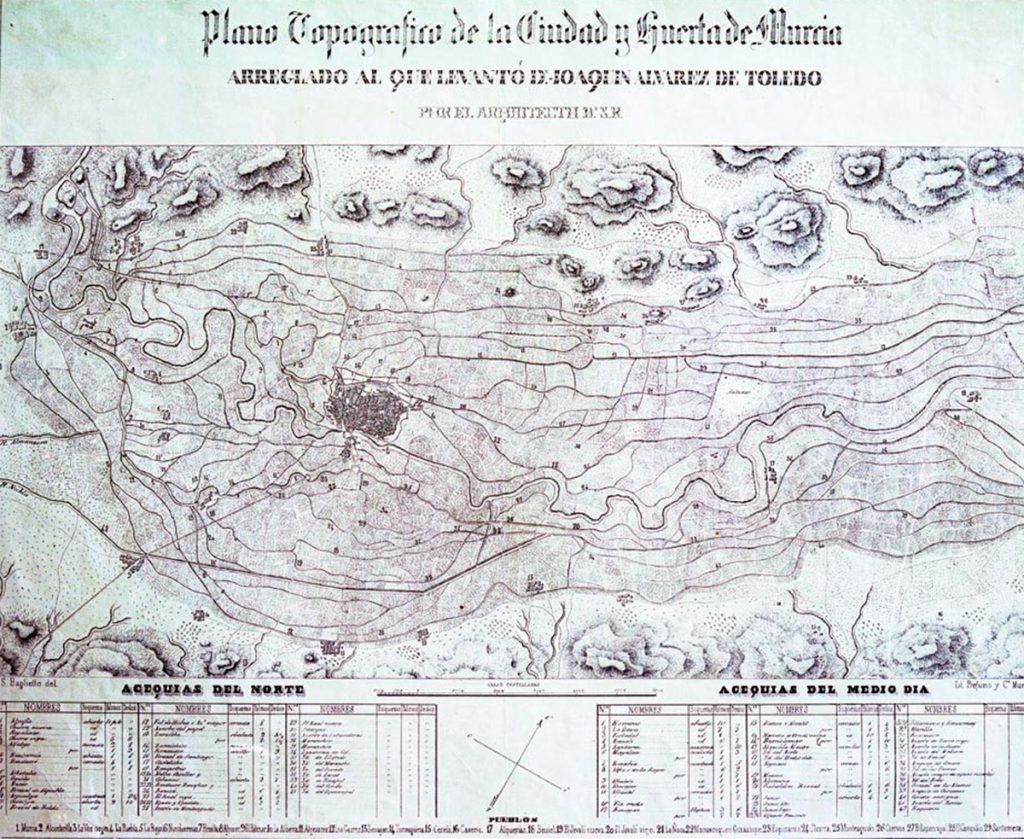

Encontramos el origen de este paisaje de huerta poco después de la invasión musulmana en el 711. Durante los siglos VIII, IX y X se construyeron numerosas granjas diminutas a lo largo de la vega del río Segura por ser ésta un lugar ideal para el cultivo. Un suelo fértil de aluvión con un clima templado, donde el agua era, y sigue siendo, el recurso más preciado.
Con el fin de ganar terreno para el cultivo, resultó crucial extender las zonas de riego mediante el uso de norias y una compleja red de acequias. Estos pequeños canales de agua requieren un porcentaje mínimo de pendiente, de tan solo 2%, para alcanzar así la mayor distancia posible. Por eso, contrariamente a la idea generalizada de ser un laberinto, la forma de esta red de regadíos radica en el hecho de que sigue con precisión las curvas de nivel de la vega. Conociendo la topografía, se comprende el trazado de las acequias, y viceversa.
Volviendo a las antiguas construcciones de mis clientes, una de ellas sigue de hecho el trazado curvo de una acequia. Al darme cuenta de esto, así como de la fuerte relación que tienen las dos casas con el huerto, entendí que su gran valor iba más allá de su materialidad: La orientación tan cuidadosamente elegida, la ventilación cruzada o el uso de parras como elemento arquitectónico para dar sombra en verano y dejar entrar el sol en invierno, cuando pierden sus hojas. Éstas eran algunas de las cualidades que esta familia contemporánea estaba buscando y, por lo tanto, requerían ser conservadas.

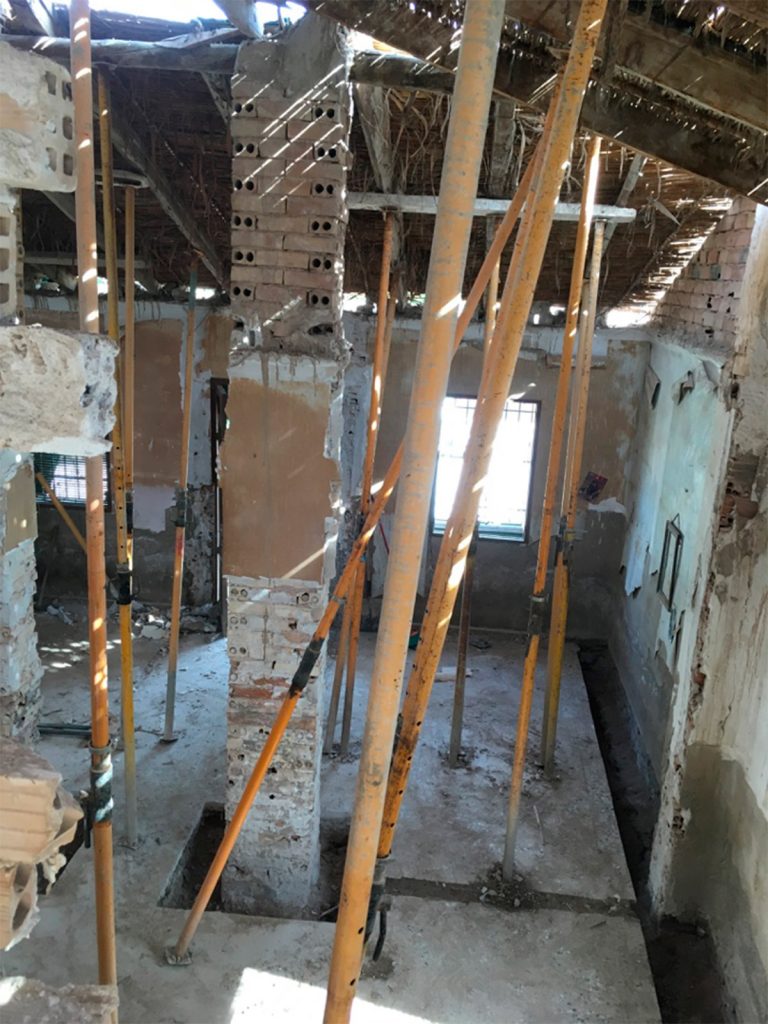

Antes de demoler las casas, pedí a los albañiles que derribaran tan sólo el falso techo de una de ellas. En ese momento yo me encontraba en Roma, visitando la pequeña iglesia San Carlo alle Quattro Fontane, cuando recibí un mensaje de los albañiles con la imagen de su trabajo: fuertes rayos de luz filtrándose por el tejado arruinado. Al instante, y frente a la obra maestra de Borromini, me convencí de que no solo teníamos que mantener ambas construcciones, sino también reforzar sus virtudes intangibles de mantener una fuerte relación con el huerto.
Desde entonces, el proyecto y su construcción se han convertido en un solo proceso, proponiendo y descubriendo simultáneamente posibilidades en obra:
Una vez que la familia aceptó mantener las casas, a partir de ahora denominadas la Barraca y la Casica, la primera decisión fue unir ambas con una entrada común. De esa manera, la Casica sería la zona para los niños y la Barraca contendría la sala de estar y la cocina, así como el dormitorio de padres.

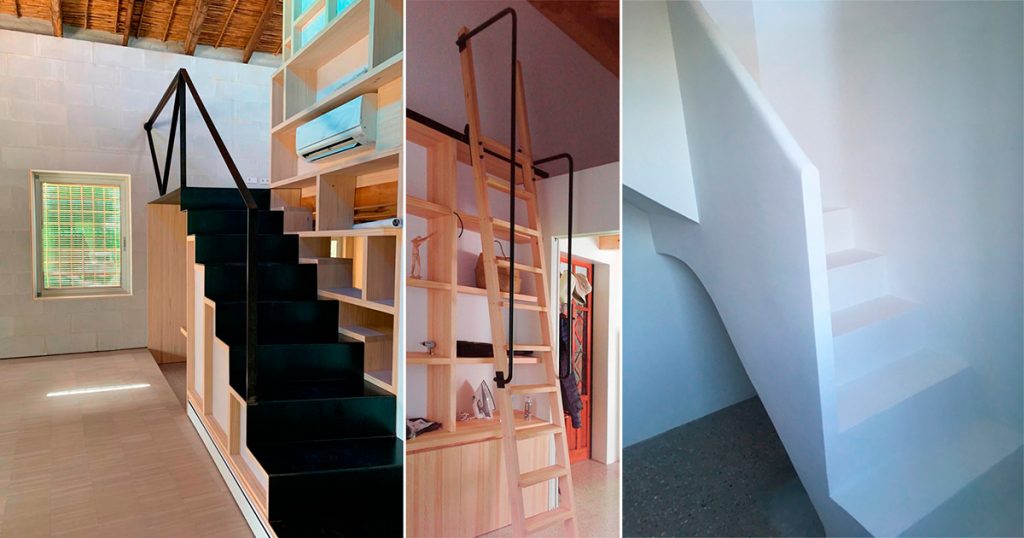

Sin tocar apenas los elementos estructurales, la nueva distribución en ambas viviendas consiste en un espacio común central rodeado por los dormitorios. Aprendiendo de las casas originales, con torreones para almacenar evitando toda humedad, es precisamente en esas zonas altas donde se ubican las nuevas camas. Cada dormitorio tiene un área de estudio en la planta baja y la zona de dormir en el piso superior con acceso a través de una escalera privada.
El siguiente conjunto de reglas consistía en aprovechar los detalles deficientes del edificio y transformarlos en oportunidades mágicas:
Por ejemplo, mantener la entrada de los rayos de luz a través de las uniones mal ejecutadas entre los tejados. Puesto que resultaba increíble que el sol penetrase en medio del salón de la Barraca, las superficies triangulares entre los planos de la cubierta se cerraron con doble vidrio y lámina dicroica. De esa forma, el color de la luz cambia según el ángulo del Sol, estableciendo una fuerte relación que transforma la casa en un auténtico reloj solar.
Del mismo modo, en el nuevo dormitorio de padres surgió la oportunidad de disfrutar con una ventana alta la contemplación de la Luna desde la cama, además de ser un dispositivo de ventilación cruzada.
Los diferentes niveles en la solera de la Barraca, con un salto de 18cm entre ellos, se ha mantenido como oportunidad para tener una mesa en el comedor, de 72cm de altura, que da continuidad al banco de trabajo de la cocina, de 90cm de altura.
Otra decisión importante fue la de incluir en la nueva vida de esta casa la noción de ruina como parte de su historia:

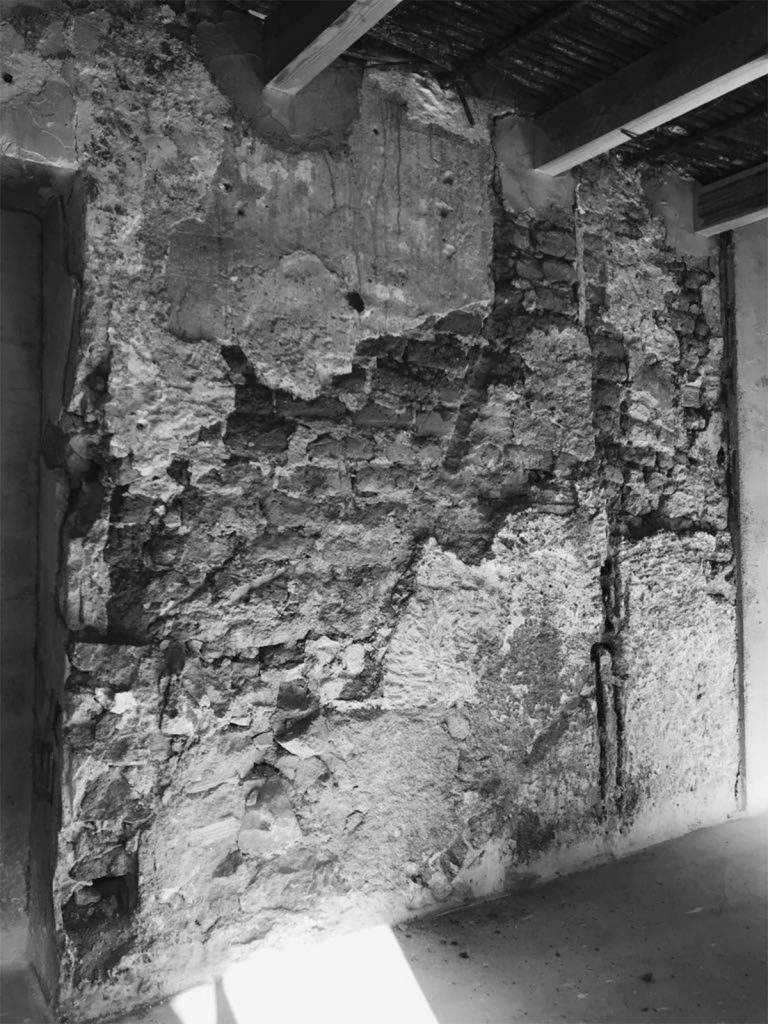

Eso significó aceptar la visión de diferentes capas de adobe y ladrillos que marcan las distintas ampliaciones de la casa a lo largo de su vida.
Además, también se han mantenido las plantas trepadoras en las paredes interiores del salón, al igual que sucedía cuando la Naturaleza se apropió de la ruina. Ahora, la nueva distribución reserva un espacio para la tierra a modo de gran macetón en salón.

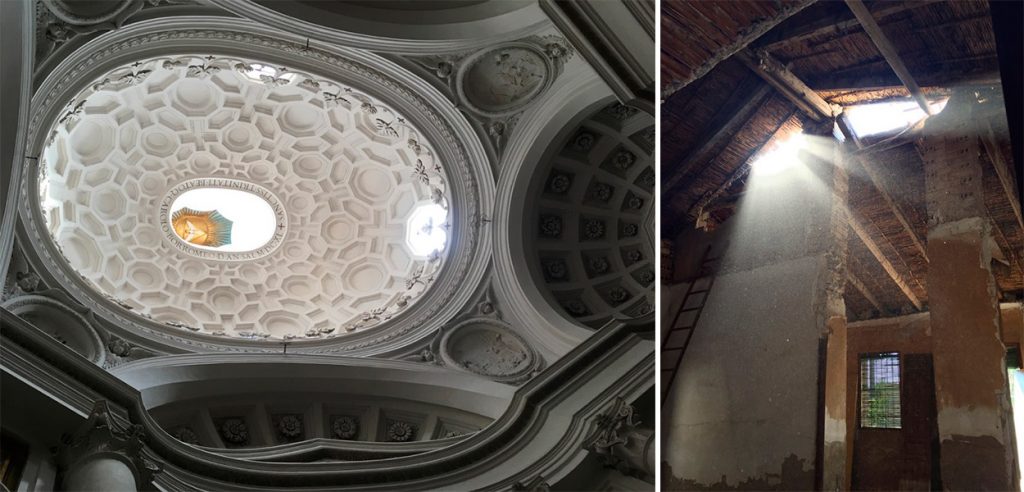

¡La nostalgia de los grabados romanos de Giovanni Battista Piranesi!

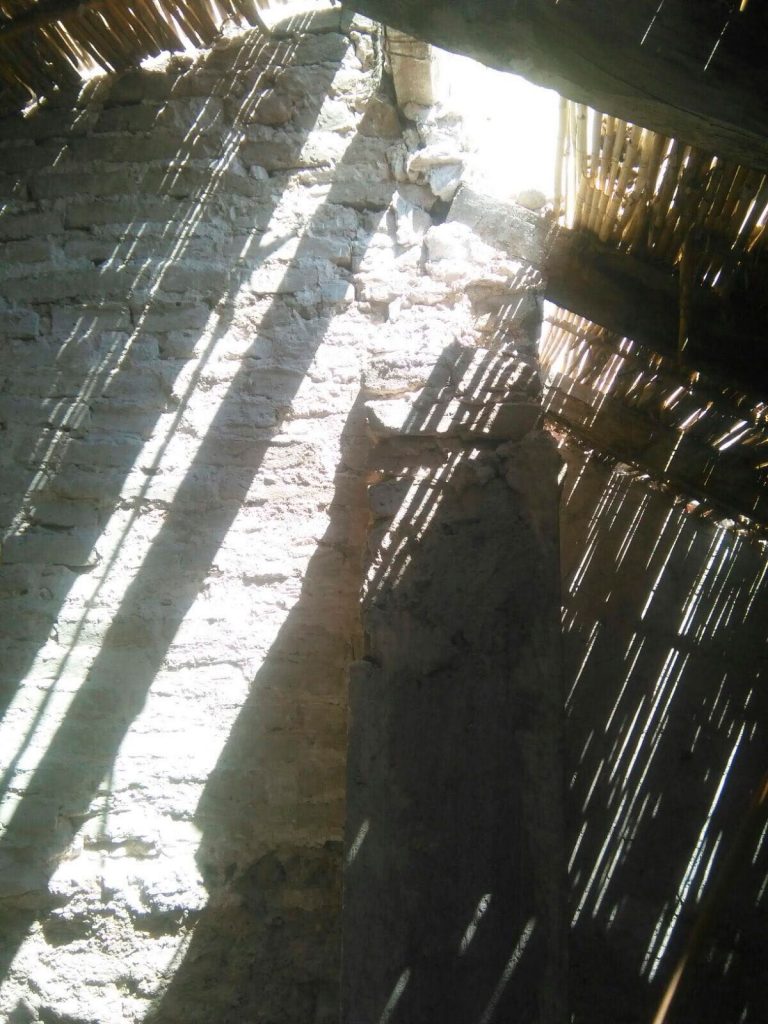

Se conserva la luz filtrada entre el cañizo del techo derruido colocando un tejado de policarbonato sobre las cañas existentes.

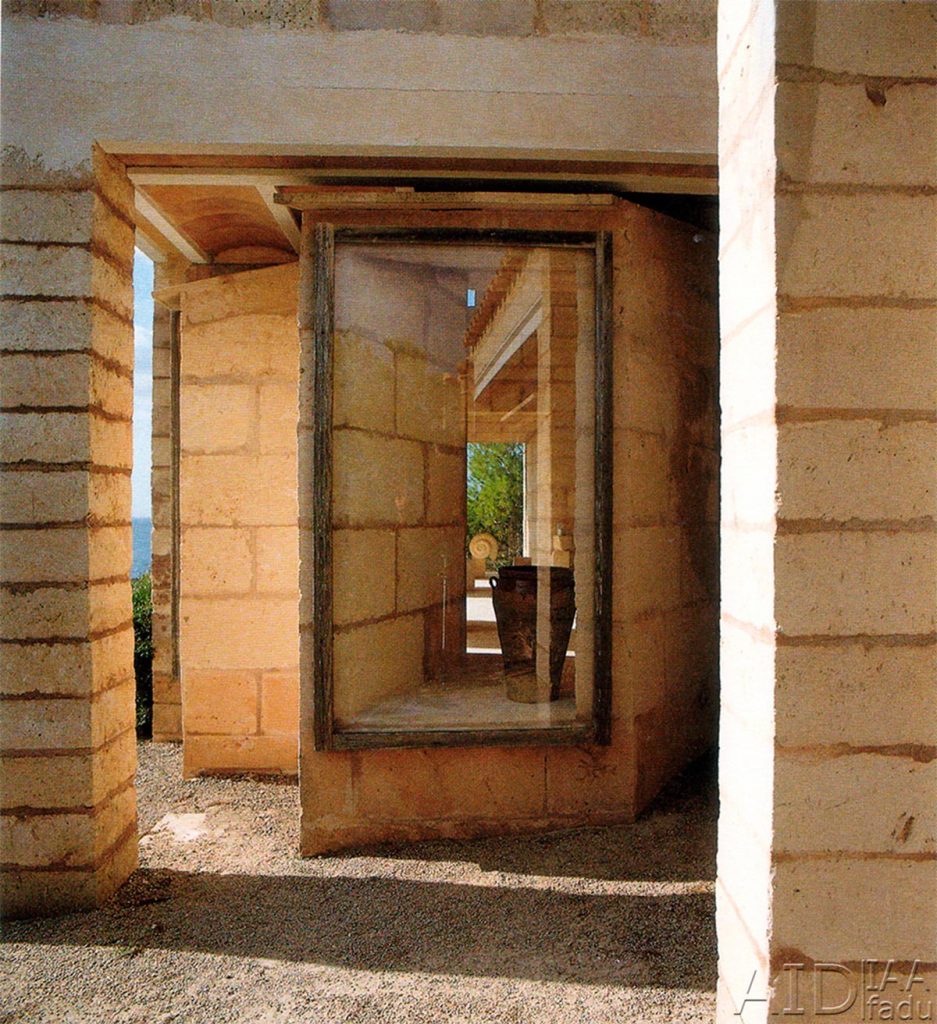

Aprendiendo de la casa de Jørn Utzon en Mallorca, Can Lis, los marcos de las nuevas ventanas en la Barraca son más grandes que sus huecos en las paredes. De esta manera uno no percibe los límites entre interior y exterior, sintiendo la misma intensidad que en una ruina.

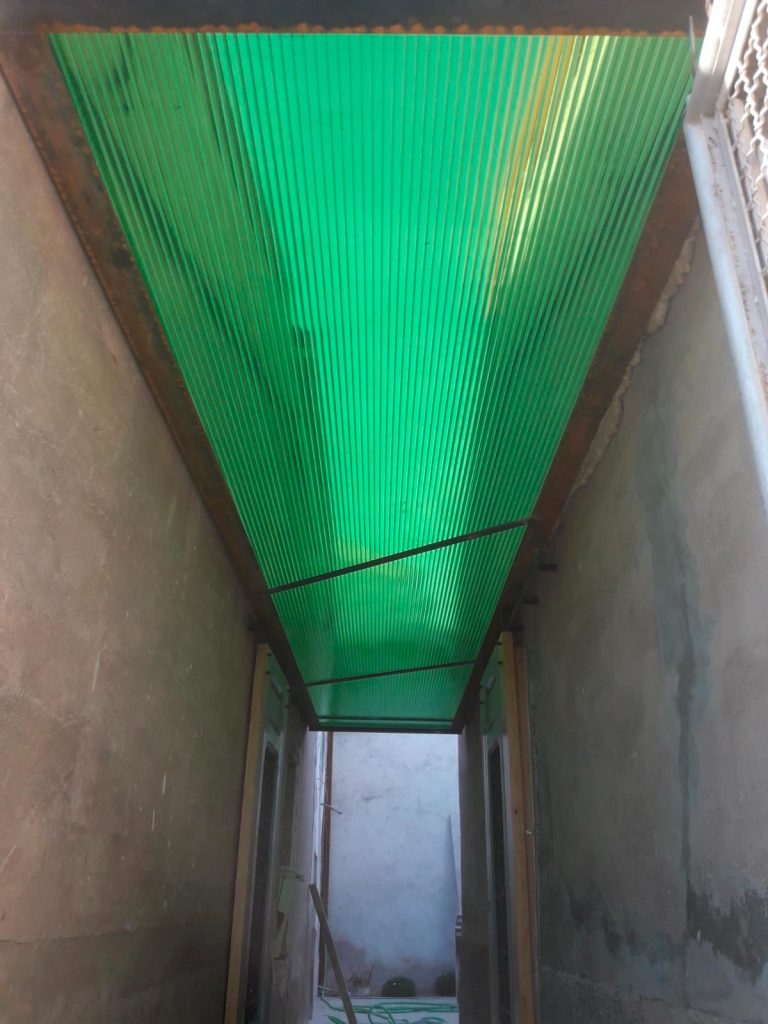

El hall de entrada se ha construido únicamente con una placa de policarbonato celular sobre la que se prolonga el emparrado.
Dado que las casas originales fueron construidas con elementos pobres, su restauración se ha realizado también con materiales humildes, que mantienen la dignidad de la ruina:
Las ventanas correderas se mueven entre los muros existentes y el nuevo interior, muro construido con bloques Ytong. Se trata de piezas de hormigón celular, con gran capacidad de carga, aislamiento térmico y protección contra incendios, además de constituir una estructura económica y por ello uso común en granjas.

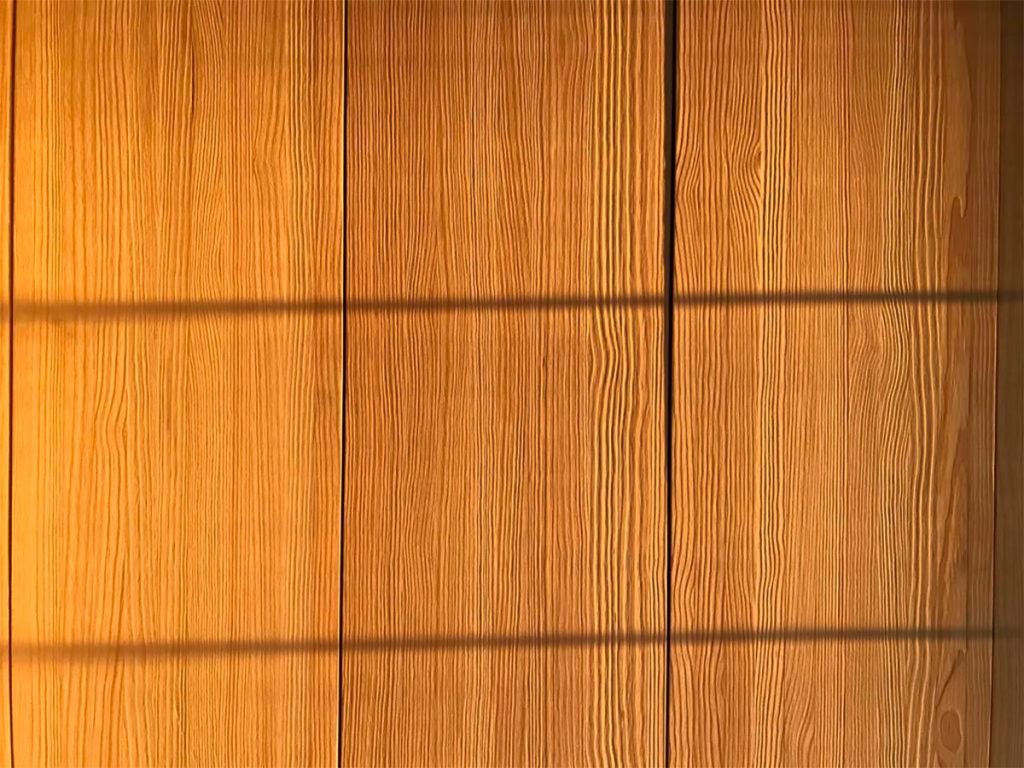

Tras haber dejado al descubierto el techo de cañas, se utilizó madera de pino en ambas viviendas para la construcción de los nuevos armarios y estanterías, acabada con una textura que transforma su aspecto a lo largo del día.
El elemento de separación del dormitorio principal con la sala de estar se realiza con una extensión de la biblioteca de madera que enmarca papel traslúcido.
El suelo de la Barraca se ha realizado con una tarima industrial de tablilla de roble envejecido, mientras que la Casica y terrazas disfrutan de hormigón pulido.
El exterior de la Barraca mantiene los antiguos muros, mientras que la Casica está cubierta por un hormigón aislante que albergará plantas trepadoras. La nueva cubierta de ambas construcciones está construida sobre el techo de cañizo existente, reforzado conforme a la normativa sísmica contemporánea, e incluye aislamiento térmico, lámina impermeable y cubierta ventilada, con las tejas originales. El espesor ganado por el tejado se ha recubierto en sus lados con acero corten.

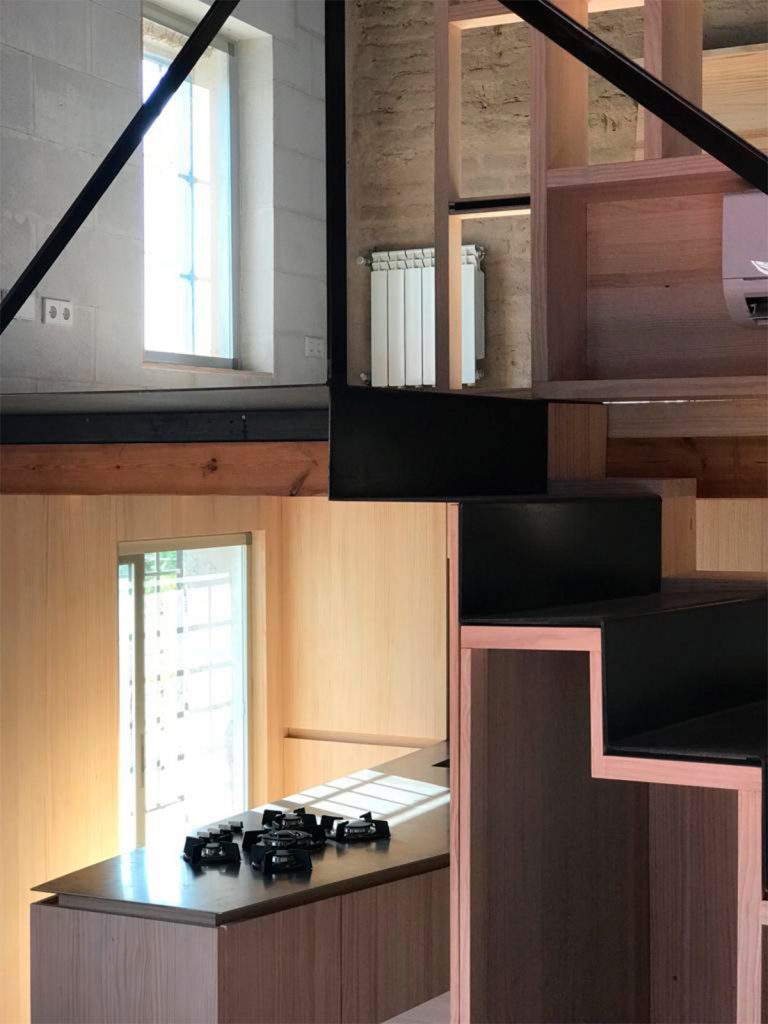

Esta actitud también se ha desarrollado en los detalles del mobiliario. La cocina en sí está realizada con una chapa de acero inoxidable, cortada con láser, y con huecos que incorporan el fregadero e incluso los quemadores de gas de una cocina convencional.

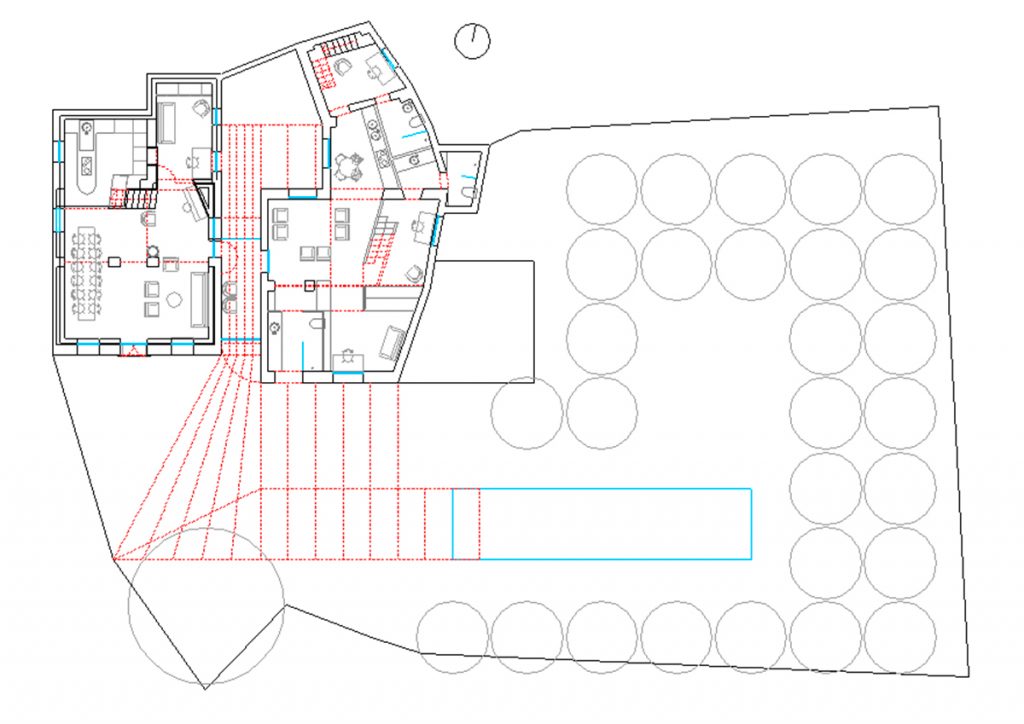

Por último, aunque en realidad fue el primer objetivo del encargo, es reforzar la relación con la Naturaleza, incluyendo el uso de paneles fotovoltaicos para lograr una desconexión gradual de la red eléctrica, o la recogida y almacenamiento de agua de lluvia para el riego:

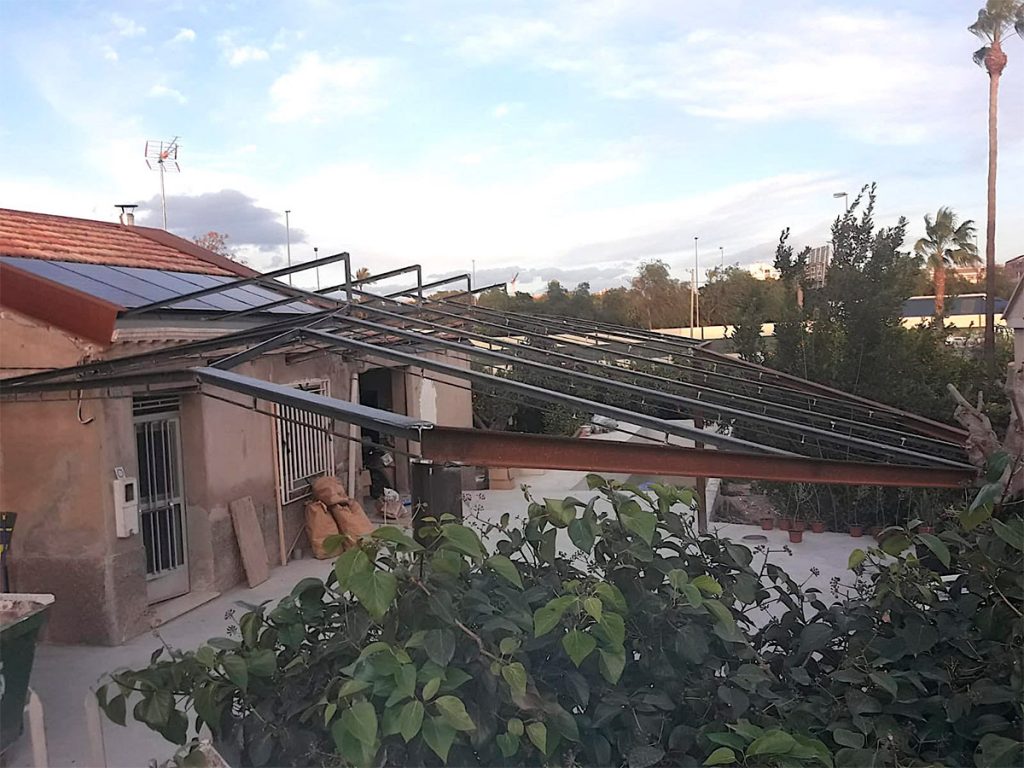

La formación de una pérgola metálica que duplica el volumen de las casas y crea otro lugar de vida, cubierto de plantas, al tiempo de sujetar a la higuera vencida.

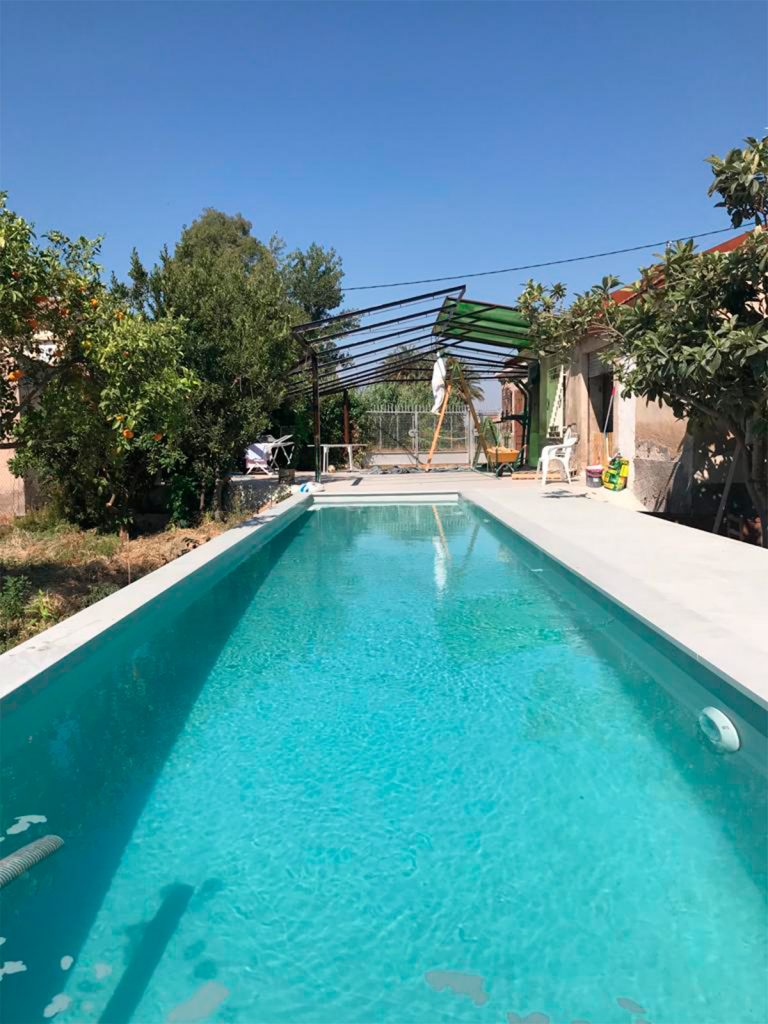

La construcción de una alberca para almacenar agua de riego, al tiempo que, por ser tan alta como los naranjos, permite a uno nadar entre flores de azahar.

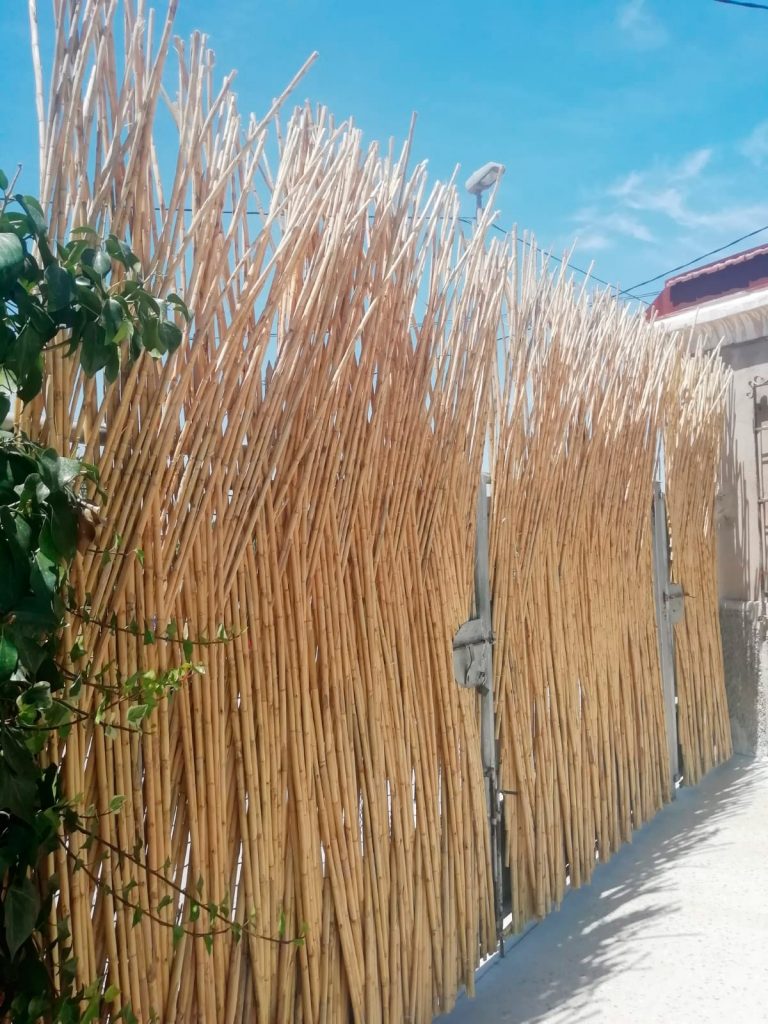

El uso de cañas como material de construcción para crear privacidad, un material muy familiar en el vecindario.
Como ocurre en todo proyecto, la arquitectura siempre sorprende al arquitecto con descubrimientos inesperados:
Pintando la piscina de color plateado, ésta refleja el color del cielo a lo largo del día, desde azules a rojizos, y negro absoluto en la noche. También utilizamos el susurro del agua, muy importante en la arquitectura islámica: un pequeño chorro de agua desde la pérgola sobre la piscina actúa como una fuente que anula el ruido de la autopista cercana.
Al preguntarnos cómo hacer desaparecer la única columna del salón de la Barraca, pero a la vez respetándola ya que ayuda a organizar el espacio, decidimos cubrir su parte inferior con una lámina flexible efecto espejo.

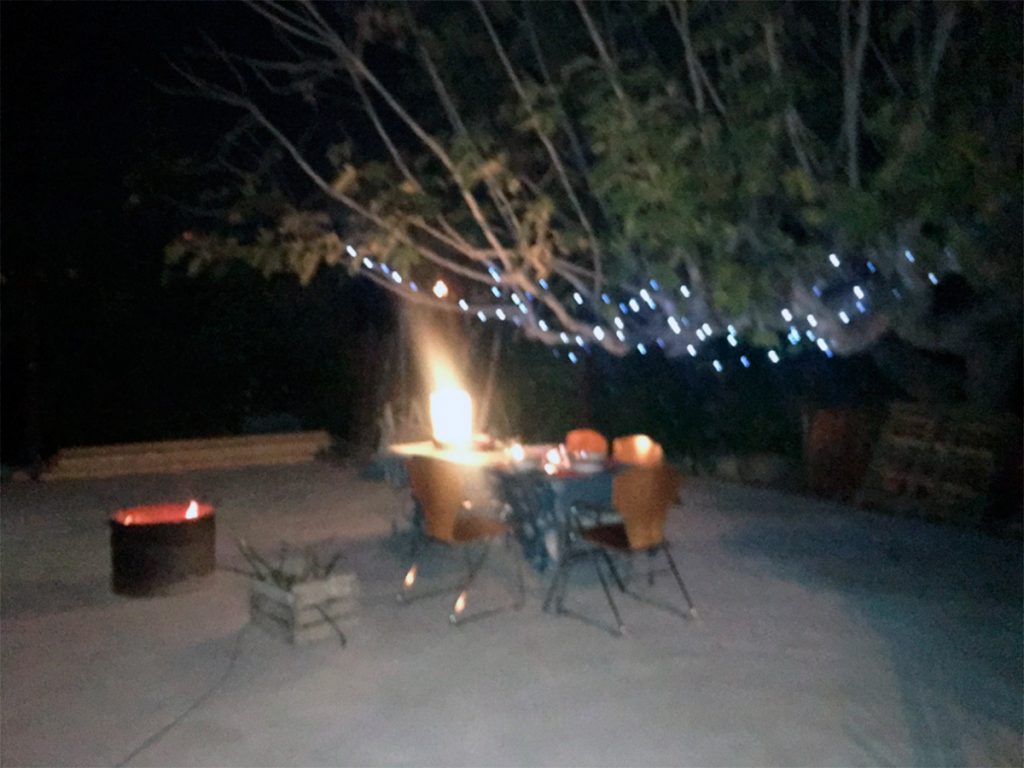

Por la noche, las luces de la Barraca iluminan el cañizo, presentándolo como una enorme lámpara.

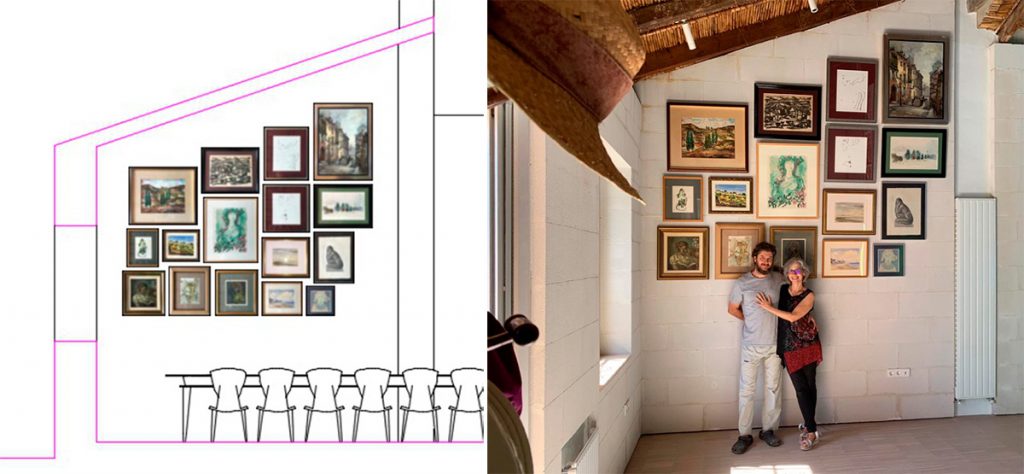

La colección de cuadros de la familia, colocada en las diferentes paredes de su piso anterior, ahora, inspirada por la Galería de Pintura del Archiduque Leopoldo Guillermo de David Teniers el Joven (1651), se concentra como una colección de recuerdos.
Y, una parte muy importante de esta experiencia: las fotos recibidas de la familia durante esta nueva etapa de sus vidas. Son las que ilustran este artículo, imágenes tomadas con cariño, que muestran una sensibilidad desarrollada por cada uno de los integrantes. De hecho, la preparación de una cena por parte de la hija para sus amigas fue una pista para el proyecto de iluminación en la pérgola: pequeños puntos de luz que se asemejan a delicadas luciérnagas.
Javier Sánchez Merina
doctor arquitecto
Seúl. Noviembre 2019
Artículo presentado en el congreso Zero Energy Mass Custom Home (ZEMCH)
